Analizzatore multiparametro Cl2-pH-redox, RS485 - Modbus RTU

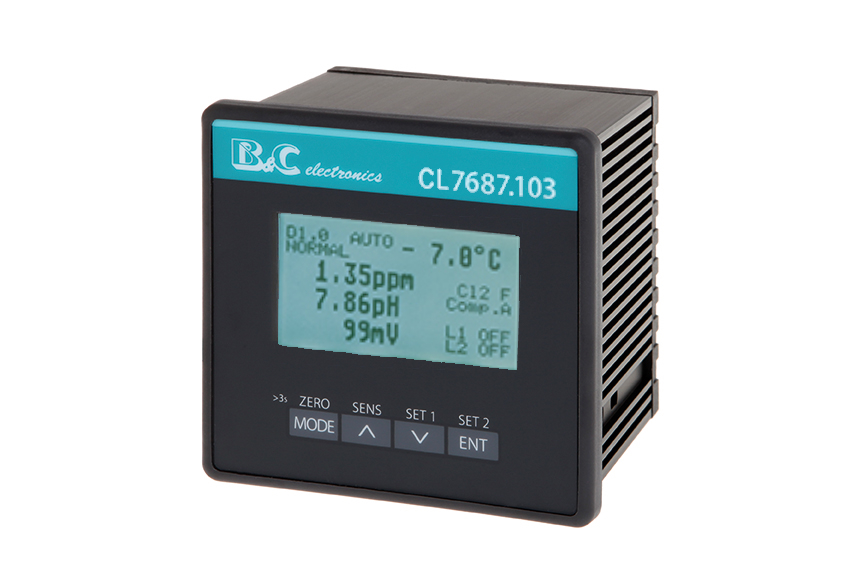

CL 7687.103 Analizzatore multiparametro Cl2-pH-redox, RS485 - Modbus RTU

Applicazioni CL 7687.103

L’analizzatore a tripla misura CL 6587.103 appartiene alle più recenti serie di strumenti della B&C Electronics e racchiude 40 anni di esperienza aziendale nelle misure e regolazioni di cloro residuo, pH e redox.
La possibilità di utilizzare sensori per le principali sostanze ossidanti , quali cloro residuo libero, combinato e totale, ozono e biossido di cloro disciolti, perossido di idrogeno e acido peracetico residui, lo rende adatto a moltissime applicazioni e tipologie d’impianto.

L’apparecchio può svolgere le seguenti funzioni:

- visualizzare le misure di ossidanti, pH, redox e temperatura;
- regolare automaticamente i valori degli ossidanti, del pH, e del redox;
- fornire, in alternativa alla regolazione PID, le uscite di misura 0-20 mA o 4-20 mA  programmabili sulla scala di misura principale e di temperatura;
- fornire un'uscita digitale RS485 e Modbus (funzione 03);
- attivare l’allarme per valori della misura al di fuori dei limiti, eccessiva permanenza dei set point e chiusura degli ingressi logici;
- attivare l’allarme o mantenere lo strumento in condizioni di hold mediante due contatti esterni;
- attivare cicli automatici o manuali di pulizia del sensore.


Caratteristiche principali
  • Display: grafico multiriga
  • Ingressi:
    • sensori potenziostatici o polarografici (2 o 3 fili)
    • elettrodo di pH in vetro o antimonio
    • elettrodo di redox
    • Pt100 o Pt1000
  • 2 ingressi logici per funzione di hold / allarme
  • Scale selezionabili in ppm - mg/l
  • Scale:
    • 200.0 ppb - µg/l
    • 2,000 / 20,00 / 200,0 / 2000 ppm - mg/l
    • 0 ÷ 14.00 pH
    • -2000 ÷ 2000 mV
  • Scala temperatura: -10.0 / 110.0 °C - 14.0 / 230.0 °F
  • Compensazione manuale e automatica della temperatura
  • 2 set point per ogni ingresso indirizzabili su ognuno dei 4 relè
  • Allarme: valori min/max selezionabili su tutta la scala,
  • 2 uscite analogiche: 0-20 mA / 4-20 mA per PID o misura (principale o temperatura)
  • Uscita digitale RS485 e Modbus (funzione 03)
  • Funzione di auto-pulizia
  • Configurazione dei parametri su due livelli mediante codici di accesso scelti dall'operatore
  • Temperatura ambiente: 0/50 °C
  • Alimentazione: 85/264 V - 50/60 Hz
  • Contenitore: metallico, protezione frontale IP 65
  • Ingombri:98x98x104 mm (90x90x95 mm nel quadro)
  • Modello ornamentale depositato: 002564666-003

Opzioni
091.427   Alimentazione 9/36 Vdc - 24 Vac
